磁場(chǎng)影響金屬材料微觀(guān)組織表征，進(jìn)而影響其物理及機械性能。無(wú)論是軸承鋼，低活化鋼等特殊鋼材，還是普通Fe 基材料，磁場(chǎng)對基體(馬氏體、貝氏 體、鐵素體、珠光體等)組織都有影響，進(jìn)而影 響材料的力學(xué)性能、物理性能、磁學(xué)性能等。
一 、關(guān)鍵技術(shù)簡(jiǎn)介包括：

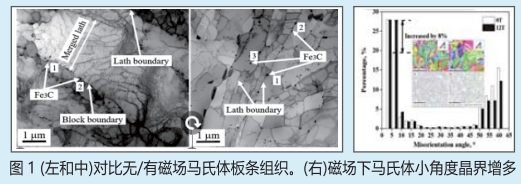

1.磁場(chǎng)抑制馬氏體的回復：強磁場(chǎng)抑制了界 面能更低的小角度晶界向大角度晶界的轉變，從 而保留了馬氏體的板條特征，抑制了馬氏體的回 復(圖1)。

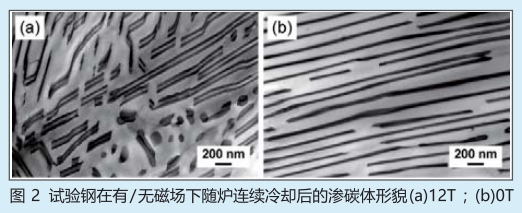

2.磁場(chǎng)誘導珠光體球化：磁場(chǎng)誘導滲碳體由 傳統的片層狀變?yōu)槎贪魻罨蛘呤穷w粒狀，為高碳 鋼的球化退火提供一種新的工藝。珠光體球化效 果的好壞，直接決定了軸承的使用性能(圖2)。

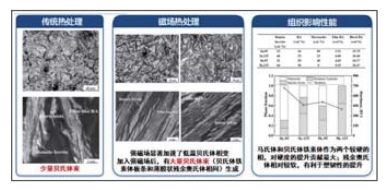

3.磁場(chǎng)加速低溫貝氏體相變，提高了材料的 硬度；同時(shí)，殘余奧氏體增多，有利于塑韌性的提升。

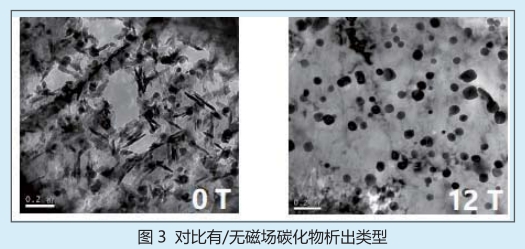

4.某些碳化物會(huì )對磁場(chǎng)產(chǎn)生強烈的響應，進(jìn)而 影響碳化物形核、長(cháng)大析出規律，最終影響金屬材 料電磁場(chǎng)環(huán)境下的蠕變性能(圖3)。
二、無(wú)人機指導桿塔檢修潛在應用

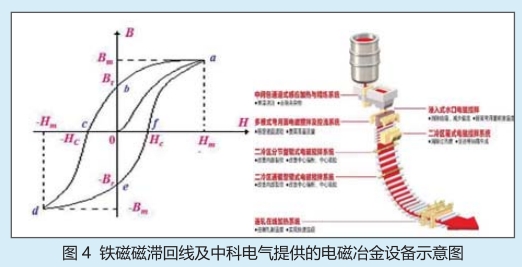

輸電線(xiàn)路附近是強干擾環(huán)境。當鋼材中通入 交變電流時(shí)會(huì )產(chǎn)生交變磁場(chǎng)，鐵磁性的材料在交 變磁場(chǎng)中反復磁化，由于磁感應強度的變化總是 滯后于磁場(chǎng)強度的變化而產(chǎn)生磁滯效應(圖4 左),最后磁場(chǎng)影響了無(wú)人機的指南針系統。
三、電磁連鑄技術(shù)應用
大量的冶金及工業(yè)運行實(shí)踐證明，合理采用 電磁攪拌(圖4右)能有效改善鑄坯的內部組織 結構，提高表面質(zhì)量，減輕中心偏析和中心疏 松，消除中心縮孔和裂紋，大大增加等軸晶率， 提高拉速，增加產(chǎn)量。
