技術(shù)項目背景介紹
等離子體技術(shù)通過(guò)對空氣進(jìn)行電離，瞬間產(chǎn)生3000℃~10000℃的高溫。高危廢物經(jīng)過(guò)等離子氣化爐處理能 實(shí)現無(wú)害化處置。然而缺乏合適的高溫爐襯耐火材料限制了其使用。含鉻材料被普遍用于等離子體氣化爐，但含 鉻材料在高溫氧化氣氛條件下與堿反應生成含有劇毒Cr?+化合物，致癌，并會(huì )對環(huán)境造成嚴重污染，無(wú)鉻化是垃 圾焚燒爐襯耐火材料重要發(fā)展方向。
項目簡(jiǎn)介
CA? 具有優(yōu)異的高溫性能，具備在等離子體氣化爐中應用的前景。然而，CA。晶體為層片狀結構，片層結構之 間的燒結性很差，導致以CA?為主要原料的耐火材料難以燒結致密化，高溫強度低。針對該問(wèn)題，本項目以CA?為 主要原料，添加鋁酸鹽水泥為結合劑，同時(shí)加入鈦白粉，澆注成型后具有高常溫強度，經(jīng)過(guò)高溫燒成，添加的鈦 白粉又能與CA? 反應生成鈦鋁酸鈣固溶體，促進(jìn)材料燒結致密化，同時(shí)鈦鋁酸鈣固溶體作為一種高溫相能顯著(zhù)提 高材料強度。

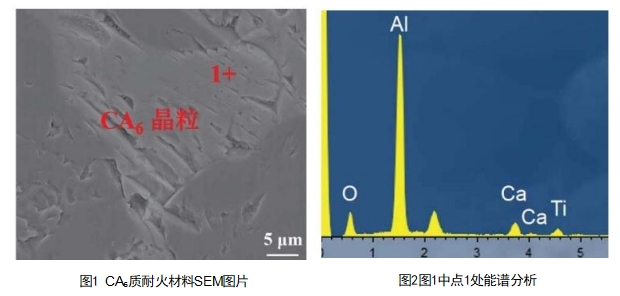

項目前景簡(jiǎn)介
項目制備的高強致密CA? 質(zhì)耐火材料力學(xué)性能優(yōu)異，抗高溫氣體腐蝕性能強，能夠在包括等離子體氣化爐在 內的各種垃圾焚燒爐中使用，能夠延長(cháng)垃圾焚燒爐使用壽命，大幅提高生活垃圾、電子垃圾、醫療廢棄物等的處 理效率。
