燃燒器結構從內到外依次包括中心天然氣輔助噴嘴通道，中心穩燃直流風通道， 環形天然氣主噴嘴通道，內旋流高速空氣通道(旋流角25度),外軸向高速直流風通 路。經過精確的空氣動力學設計，可以實現理想的火焰溫度、速度、強度和剛度，天然氣流量可在100---2700Nm3/h 內調節，具有自主知識產權。
燃燒器提高了天然氣的噴射壓力(320---390m/s) 和噴射速度(2000m3/h), 以提 高火焰強度和剛性。燃料壓力、流量實際調節比可達1:36?；鹧娴男螤?、溫度、強度 和剛性在整個火焰長度都能高效熱交換，不形成局部過熱，不出現峰值溫度。 一方面 有利于熟料結粒，熟料礦物晶相正常發育，防止燒成帶揚塵；另一方面有利于形成致密穩定的燒成帶窯皮，延長耐火磚使用壽命。
天然氣噴嘴由單一大直徑噴嘴改為較小直徑的多孔噴射平行流多噴嘴?？梢约訌?與一次風和二次助燃風的摻混，強化燃燒，提高燃燒速度和效率，提高火焰的溫度，縮短根部黑頭長度。
燃燒器采用了火焰穩定器技術，防脫火效果顯著;采用了“攏焰罩”技術，有利 于形成細長體剛性火焰，使窯體溫度分布合理，火焰峰值溫度降低。該燃燒器具備了 低過?？諝庀禂迪峦耆紵男阅?，因而可以在過?？諝庀禂?.1 下操作，可以節約的天然氣將可達到總量的10%。
主要性能指標：
1. 燃料：天然氣(或中高熱值煤氣);
2. 天然氣壓力/流量：天然氣設計壓力50kPa, 中心天然氣輔槍出力500Nm3/h,環形天然氣主槍出力1500Nm3/h, 主、輔槍共同工作出力2000Nm3/h;
3. 用途：用于回轉窯供熱(窯鋼板內徑：3.5m, 耐火材料內徑 3m);
4. 工藝溫度：1400℃,最高溫度：1600℃;
5. 安裝位置：安裝在窯罩后部，火焰直接進回轉窯，伸進窯筒內的火管長度
4.5m (窯罩端面至噴火口);
6. 助燃風溫度： 一次風不超過總量的10%,來自?xún)麸L(fēng)機，壓力25---50KPa, 常溫，二次風：不小于總量的90%,來自冷卻機，溫度： -800℃

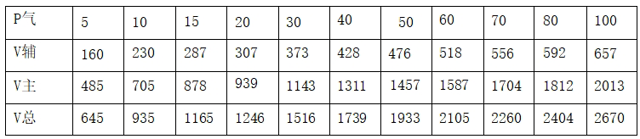

7. 燃燒器技術性能參數
其中：
P 氣：為燃燒器噴槍前天然氣表壓力，單位： KPa;
V 輔：為中心輔噴槍的天然氣流量，單位： Nm3/h;
V 主：為環形主噴槍的天然氣流量，單位： Nm3/h;
V 總：為主、輔噴槍共同工作的天然氣流量，單位： Nm3/h。
